Luminárias para salas de ressonância magnética: como preservar a segurança e a qualidade dos exames
A iluminação de uma sala de ressonância magnética exige muito mais do que uma escolha estética e funcional. Como o equipamento utiliza um campo magnético intenso e sinais de radiofrequência, fontes, controles, componentes eletromagnéticos e instalações inadequadas podem causar interferências, provocar alterações nas imagens, podendo causar imprecisão nos exames e criar riscos para pacientes e profissionais.
Destaques do artigo
As fontes de alimentação devem permanecer fora da sala de exame.
As luminárias instaladas dentro da sala devem operar em corrente contínua.
A dimerização deve ser isenta de PWM de alta frequência.
Os circuitos precisam incorporar filtragem RF/EMI certificada.
Luminárias, estruturas e acessórios devem utilizar materiais não ferromagnéticos.

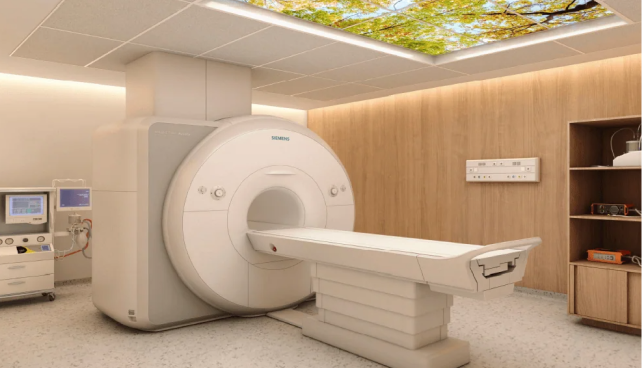

Por que a sala de ressonância magnética exige um projeto luminotécnico especial
Diferente de qualquer outro ambiente hospitalar, a sala de exame de ressonância magnética abriga um campo magnético estático extremamente intenso, gerado continuamente pelo equipamento, além de pulsos de radiofrequência emitidos durante a aquisição das imagens. Qualquer componente elétrico ou eletrônico instalado nesse ambiente pode, em maior ou menor grau, interagir com esses campos.
Essa interação tem duas consequências principais. A primeira é técnica: ruídos elétricos captados pela bobina de recepção do aparelho aparecem nas imagens em forma de ruídos, prejudicando a qualidade diagnóstica do exame e podendo levar à repetição do procedimento. A segunda é de segurança: peças metálicas ferromagnéticas podem ser atraídas pelo campo magnético com força suficiente para se tornarem projéteis, colocando em risco pacientes, acompanhantes e equipe técnica.
Por isso, projetar a iluminação de uma sala de ressonância não é apenas escolher um nível de lux adequado ou uma temperatura de cor agradável. É um trabalho de engenharia que precisa estar totalmente dde acordo com os requisitos de compatibilidade eletromagnética e com as normas de segurança para ambientes de RM.
Se você está pensando em fazer uma iluminação de uma sala de RM da forma correta — consulte a Luxatec para avaliar o seu projeto.
Requisitos técnicos para a iluminação de uma sala de ressonância magnética
Cada equipamento de ressonância e cada sistema de blindagem podem apresentar exigências específicas. Entretanto, alguns princípios são essenciais para evitar interferências e garantir uma instalação compatível com o ambiente.
As fontes de alimentação devem permanecer fora da sala de exame
Todo transformador, driver ou fonte de alimentação gera, em maior ou menor intensidade, um campo eletromagnético próprio durante o funcionamento, e mesmo esse campo residual pode introduzir ruído na imagem dentro da sala blindada. Por isso, a prática correta é posicionar esses componentes em uma área técnica externa, geralmente um rack ou sala técnica dedicada, levando até as luminárias apenas a corrente já tratada, por meio de cabeamento que atravessa a blindagem através de filtros dedicados. Essa separação também facilita a manutenção, já que os técnicos podem intervir nas fontes sem precisar acessar a sala blindada.
Alimentação em corrente contínua
Circuitos alimentados em tensão alternada (AC), mesmo em baixa potência, podem gerar campos eletromagnéticos variáveis que interferem no sinal de radiofrequência captado pelo scanner. Para eliminar essa fonte de ruído, todo o circuito interno à sala blindada (do ponto de entrada do cabeamento até a própria luminária) deve operar exclusivamente em corrente contínua, já convertida pelas fontes instaladas do lado de fora.
A dimerização deve ser isenta de PWM de alta frequência
O controle de intensidade é essencial para adaptar a sala às diferentes etapas do exame, mas a forma mais comum de dimerização em LED, a modulação por largura de pulso (PWM) em alta frequência, liga e desliga a luz rapidamente, gerando exatamente o tipo de ruído eletromagnético que a sala de RM não pode tolerar. Por isso, o ajuste de intensidade deve ser feito por métodos sem esse chaveamento, como a redução analógica da corrente contínua, garantindo um controle suave e sem interferência na imagem.
Os circuitos precisam incorporar filtragem RF/EMI certificada
Mesmo em corrente contínua e sem PWM, qualquer condutor que atravesse a blindagem da sala é um caminho potencial para entrada ou saída de radiofrequência. Por isso, cada ponto de passagem de cabos pela blindagem deve contar com filtros de RF/EMI certificados, projetados especificamente para instalações de RM, que permitem a passagem da corrente elétrica mas bloqueiam as frequências de rádio, preservando a integridade da blindagem da sala.
Luminárias e acessórios devem utilizar materiais não ferromagnéticos
Luminárias, perfis, parafusos, molas e demais acessórios precisam ser fabricados em materiais não ferromagnéticos, como alumínio, latão, aço inoxidável não magnético ou polímeros técnicos. Materiais ferromagnéticos são atraídos pelo campo magnético estático do equipamento com força suficiente para se tornarem projéteis, além da possibilidade de distorcer o campo e comprometer a qualidade da imagem, por isso basta um único componente inadequado, mesmo pequeno, para gerar risco.
Problemas causados por luminárias e iluminação inadequadas
Uma iluminação incompatível pode provocar problemas técnicos, operacionais, visuais e de segurança. Reconhecer esses riscos é fundamental para evitar soluções convencionais em um ambiente de alta complexidade.
Ruído de radiofrequência: fontes, drivers, controles, cabos e componentes eletrônicos inadequados podem emitir sinais capazes de interferir no equipamento.
Alterações nas imagens: interferências captadas durante o exame podem aparecer como linhas, manchas e distorções nas imagens radiológicas.
Materiais incompatíveis: estruturas, parafusos, suportes e acessórios ferromagnéticos podem ser atraídos pelo campo magnético.
Falhas na blindagem: passagens elétricas sem filtragem apropriada podem comprometer o desempenho da Gaiola de Faraday.
Desconforto do paciente: iluminação pontual ofuscante, fria ou excessivamente intensa podem comprometer o conforto visual do paciente e reforçar a aparência rígida da sala.
Dificuldades operacionais: sombras e níveis inadequados prejudicam a preparação, o posicionamento do paciente, a limpeza e a manutenção.
